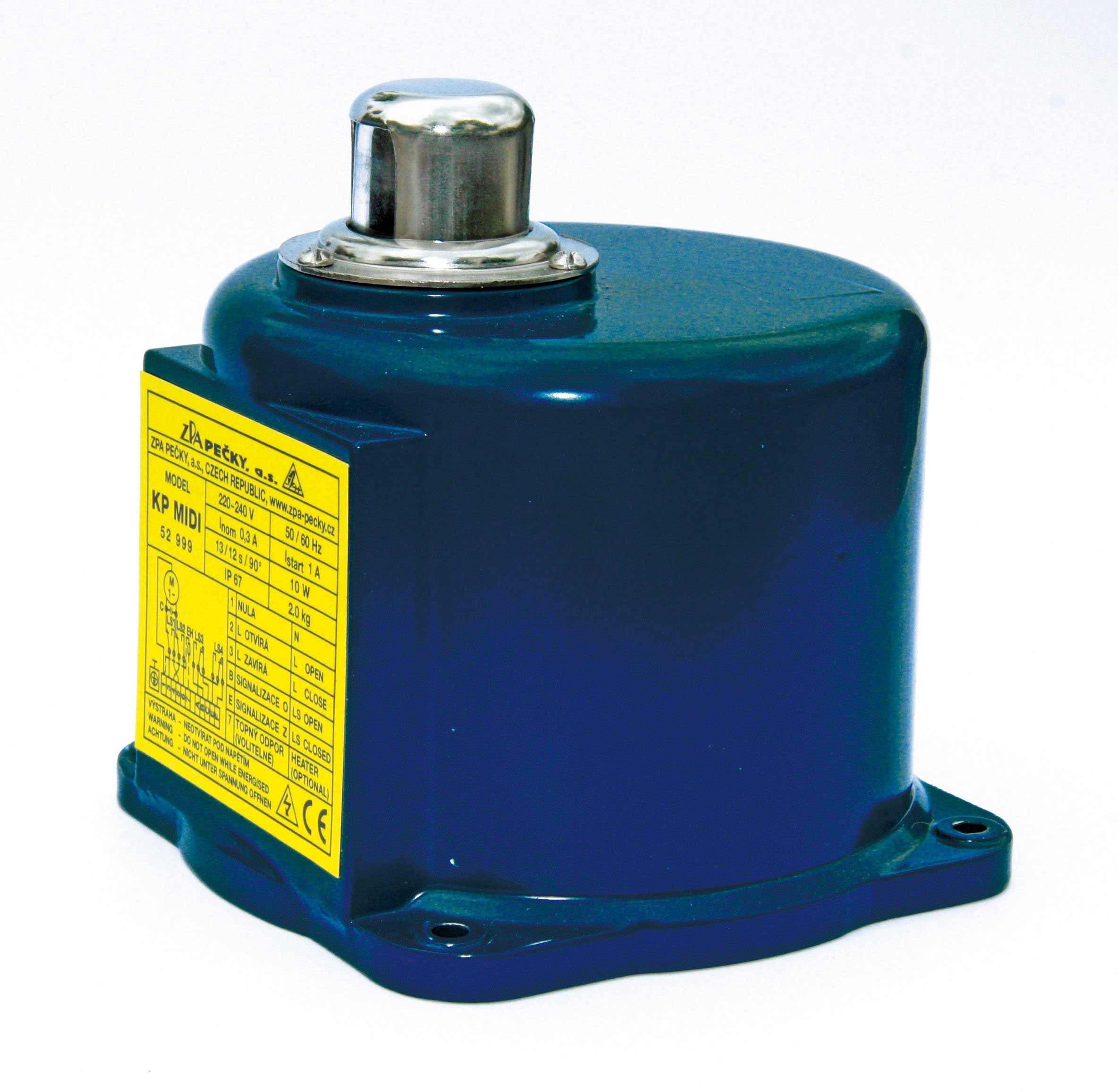

KP MIDI (typová čísla 52 999)
Elektrické servomotory otočné jednootáčkové pro kulové kohouty a klapky.
Servomotory se skládají z následujících základních částí:
- reverzační synchronní motorek s trvale připojeným rozběhovým kondenzátorem
- silový převod s hřídelem, který je opatřen výstupem (čtyřhran s = 14 mm)
- elektrická výzbroj
Silový převod se skládá z pastorku, který je připevněn na výstupním hřídeli elektromotorku, čelních ozubených soukolí a ozubeného kola, které je spojeno s výstupním hřídelem servomotoru. Výstupní hřídel je opatřen čtyřhranem s = 14 mm, který zajišťuje spojení s poháněným hřídelem armatury. Na druhý konec výstupního hřídele, který zasahuje do ovládací části servomotoru, jsou připevněny nastavitelné vačky pro ovládání polohových a signalizačních vypínačů.
